滑块联轴器型号规格

滑块联轴器：SL型十字滑块联轴器，WH型滑块联轴器（尼龙块联轴器）

 一、简介 SL型十字滑块联轴器由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。中间滑块两端面上的凸榫相互垂直，分别嵌装在两个半联轴器的凹槽中，构成移动副。如果两轴线不对中或偏斜，运转时滑块将在凹槽内滑动，从而补偿两轴的径向位移和少量的角位移。

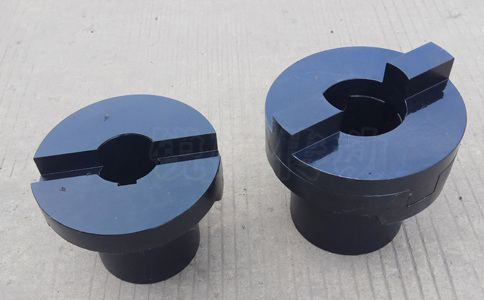

WH型滑块联轴器中间十字滑块为方形滑块,两半联轴器因端面上的凹槽相应加宽而呈爪形。方形滑块嵌在两半联轴器的宽槽中，并可在其间滑动，以补偿两轴轴线的相对径向位移。

更多有关滑块联轴器生产工艺和工作原理查看产品介绍。

 二、主要结构与功能 该部分应附实物照片或三维效果图，并对主要部件名称进行标注说明

 三、主要技术参数（外形尺寸及性能参数） SL型滑块联轴器

型号规格：SL90-SL460

公称转矩：120-63000N.m

许用转速：250-70r/min

轴孔直径：15-200mm

最大外径：70-460mm

轴孔长度：42-350mm

径向：0.6-8mm

角向：0.5°

轴向：1.2-7.2mm

 WH型滑块联轴器 型号规格：WH1-WH10 公称转矩：16-5000N.m 许用转速：10000-1500r/min 轴孔直径：10-100mm 轴孔长度：22-212mm 最大外径：40-330mm

 四、其它说明 滑块联轴器与十字滑块联轴器结构相似，不同之处在于中间十字滑块为方形滑块，利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动，以实现两半联轴器联接。该联轴器噪声大，效率低，磨损快，一般尽量不选用，只有转速很低的场合，本标准所规定的滑块联轴器，适用于油泵装置或其它传递扭矩较小的场合，具有   补偿两轴相对偏移量，减震和缓冲性能 市场常见为十字滑块联轴器，尼龙滑块联轴器采购较少，该尼龙滑块联轴器原称KL型JB/ZQ4384-86 更多有关滑块联轴器型号，滑块联轴器图纸，滑块联轴器规格可以在本站导航产品专栏查询或拨打电话15530796367免费咨询。
