蛇形弹簧联轴器使用说明

蛇形弹簧联轴器分类金属弹性元件挠性联轴器

一、简介 该蛇簧联轴器利用一组或两组蛇形弹簧，嵌在两半联轴器的齿间内，实现两半联轴器联接以传递转矩，为了防止蛇形弹簧在工作中因离心力作用而飞出，该传动件需要另一个配件就是罩壳，主要材质是铝。

该蛇形弹簧联轴器型号众多，如JS型水平方向安装罩壳型，JSB型垂直方向安装罩壳型，JSS带法兰型，JSD单法兰型，JSJ带中间轴型，JSZ带制动轮型，JSP带制动盘型等。 蛇形弹簧联轴器

市场常见主要是JS型蛇形弹簧联轴器。

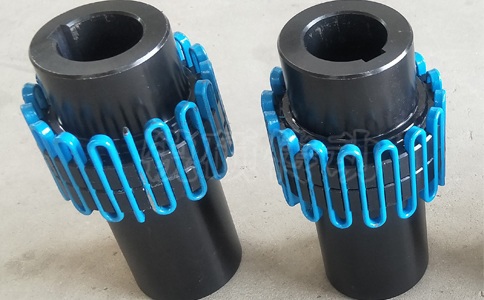

二、主要结构与功能 如图，基本有两半联轴器，蛇形弹簧，内六角螺栓、螺母，铝壳组成。 其平均减震率达36%以上，蛇形弹簧片采用优质弹簧钢制造，经严格的加工，处理，具有良好的机械性能，使联轴器的使用寿命比非金属弹性元件联轴器大为增长。 传递效率高，起动安全，传动率99.47%，其短时超载力为额定扭矩的两倍，运行安全可靠，结构简单拆装方便。

三、主要技术参数（以普遍JS型为例外形尺寸如下） 规格型号:JS1-JS21 公称转矩:71-900000N.m 许用转速：3600-200r/min 轴孔直径：30-600mm 轴孔长度：60-800mm 罩壳外径：125-1840mm 两半联轴器间隙：2-6mm 转动惯量：0.011-5405kg.㎡ 具体型号规格大小有其标准规定参数范围，可在本网站产品或图纸专栏查询或拨打我们的电话15226764726免费咨询。

四、操作使用说明 和其它传动件联轴器相似，首先要找正，安装切忌生猛捶打以防对联轴器及轴头造成损坏。有的联轴器是热装，有的是直接安装，请正确使用合适的方式方法。也可以咨询我们。

五、日常维护、保养说明 对于为何保养，就是间隔性对产品进行检查，是否有异常，部件是否有损伤以及平时多注意润滑脂的注入，来增加其耐磨性进而保证其使用寿命。

注，蛇形弹簧联轴器所用配件蛇形弹簧有矩形和梯形的。 有关蛇形弹簧联轴器图纸，蛇形弹簧联轴器价格，蛇形弹簧联轴器参数等可以通过本站或直接拨打电话咨询。再次谢谢大家能够认真看完。
