WH型滑块联轴器特点
人气：107
作者：锐硕传动机械
发表时间：2023-10-10 10:46:32
WH型滑块联轴器型号:WH1、WH2、WH3、WH4、WH5、WH6、WH7、WH8、WH9、WH10

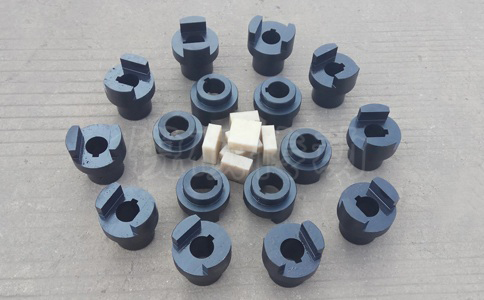

WH型滑块联轴器是滑块联轴器的一种,结构与十字滑块联轴器相似,不同之处在于中间块为尼龙块.利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动,以实现两半联轴器联接。
WH型滑块联轴器适用于传递转矩较小的场合，具有一定补偿两轴相对偏移量、减震和缓冲的性能，工作温度为-20℃-70℃，许用转速为1500-10000r/min，传递转矩为16-5000N.m 许用补偿量：轴向△ x=1~2mm , 径向△ y ≤ 0.2mm ,角向△α≤ 40 ′。
该联轴器噪声大,效率低,磨损快,一般尽量不选用,只有转速很低的场合,如球磨机等才选用。
WH型滑块联轴器主要参数尺寸
型号大小：WH1-WH10
公称转矩Tn：16-5000N.m
许用转速n：10000-1500r/min
轴孔直径d：14-100mm
轴孔长度L：25-212mm
联轴器外径D：40-330mm
尼龙滑块厚度C：17-62mm
重量范围：0.6-120Kg
WH型滑块联轴器型号:WH1、WH2、WH3、WH4、WH5、WH6、WH7、WH8、WH9、WH10
