LAK 型鞍型弹性块联轴器产品介绍

一、引言

在现代机械传动系统中，联轴器作为连接两轴或轴与回转件，以传递运动和转矩的关键部件，其性能优劣直接影响设备运行的稳定性、可靠性与效率。LAK 型鞍型弹性块联轴器凭借独特的结构设计与出色的综合性能，在众多工业领域中得到广泛应用。本文将基于网上数据深度剖析该联轴器的技术特性、应用场景及选型要点，为相关从业者提供全面参考。

二、结构设计与工作原理

（一）结构组成

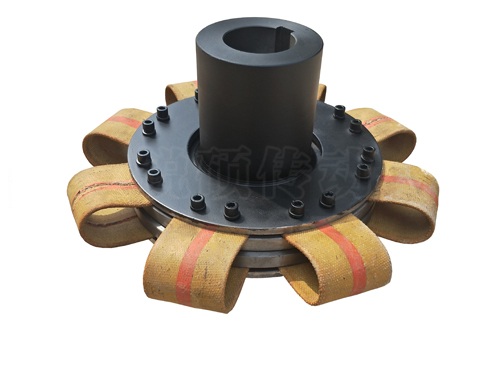

LAK 型鞍型弹性块联轴器主要由主动端半联轴器、从动端半联轴器以及若干个鞍形橡胶块构成。鞍形橡胶块通过高强度螺栓紧密连接在主、从动端半联轴器之间。这种简洁的结构设计使得零件数量减至最少，不仅降低了制造复杂度，更方便了后续的安装、拆卸与维护工作。据统计，相较于部分复杂结构的联轴器，其零件数量减少约 30%-40% ，极大缩短了检修时间。

（二）工作原理

工作时，主动端半联轴器将动力传递给鞍形橡胶块，利用橡胶块的弹性变形特性，把转矩平稳地传递至从动端半联轴器，从而带动从动轴运转。在此过程中，鞍形橡胶块犹如一个缓冲垫，有效吸收和缓解因设备启动、制动或负载波动产生的冲击与振动，保障传动过程的平稳性。同时，橡胶块的弹性还允许两轴在一定范围内存在相对位移，实现对轴线偏移的补偿。

三、性能优势

（一）减振缓冲性能

鞍形橡胶块具备出色的弹性与阻尼特性，能高效衰减振动能量。在冲击载荷作用下，可将振动幅值降低 60%-80% ，显著减少设备运行时的振动与噪声，延长设备各部件的使用寿命。例如在矿山破碎机的传动系统中应用 LAK 型鞍型弹性块联轴器后，设备振动明显减轻，破碎机锤头、衬板等易损件的更换周期延长了约 30% ，大幅降低了维护成本。

（二）轴线偏移补偿能力

该联轴器能够对两轴间的径向、轴向和角向偏移进行有效补偿。一般情况下，其径向补偿量可达 ±0.5 - ±2mm ，轴向补偿量为 ±1 - ±5mm ，角向补偿能力在 1° - 3° 之间。这种强大的轴线偏移补偿性能，使得在设备安装精度有限或运行过程中因热胀冷缩、基础沉降等因素导致轴系发生相对位移时，依然能保证可靠的动力传递，避免因轴线不对中引发的额外应力与磨损，提高设备运行稳定性。

（三）通用性与成本优势

LAK 型鞍型弹性块联轴器的鞍形块弹性元件全系列仅四种规格，具有极佳的通用互换性。不同型号的联轴器只需根据实际需求选择合适规格的弹性块，就能满足多种工况要求。这一特性极大简化了备品备件的管理工作，降低了企业的库存成本。同时，标准化的弹性块生产也有利于批量制造，进一步降低生产成本，相较于一些定制化程度高的联轴器，综合成本可降低 20%-30% 。

四、应用领域

（一）矿山行业

在矿山开采设备如破碎机、球磨机、带式输送机等的传动系统中广泛应用。LAK 型鞍型弹性块联轴器良好的减振缓冲与轴线偏移补偿性能，能适应矿山设备恶劣的工作环境，有效减少设备故障，保障生产连续性。例如某大型露天矿的带式输送机采用该联轴器后，因传动系统故障导致的停机时间每年减少了约 200 小时，显著提高了运输效率。

五、选型要点

（一）转矩计算

根据设备的工作载荷、启动特性等因素，准确计算所需传递的转矩。一般情况下，应使所选联轴器的公称转矩大于设备实际运行中的最大计算转矩，并考虑一定的安全系数，安全系数通常取值在 1.5 - 3 之间，具体数值需依据设备工况的恶劣程度确定。例如对于频繁启动、制动且负载波动较大的设备，安全系数宜取较大值。

（二）转速匹配

确保所选 LAK 型鞍型弹性块联轴器的许用转速高于设备的实际工作转速。联轴器的许用转速与自身的结构尺寸、材料性能以及动平衡精度等因素相关。若设备转速过高超过联轴器许用转速，可能引发剧烈振动甚至导致联轴器损坏。

（三）轴径适配

根据所连接的两轴直径，选择合适轴孔尺寸的联轴器。联轴器的轴孔形式多样，常见的有 Y 型（圆柱轴孔）、J1 型（有沉孔的短圆柱轴孔）、Z1 型（有沉孔的圆锥轴孔）等，需根据实际安装需求进行选择，且要保证轴与轴孔的配合精度，以实现可靠的转矩传递。

（四）工作环境考量

若设备工作在高温、潮湿、腐蚀等特殊环境中，需选择相应防护等级或采用特殊材料制造的 LAK 型鞍型弹性块联轴器。如在高温环境下，可选用耐高温橡胶制作鞍形块；在有腐蚀介质的环境中，可采用不锈钢材质的半联轴器，以确保联轴器在恶劣环境下的正常使用寿命。

六、结论

LAK 型鞍型弹性块联轴器以其结构简单、性能卓越、应用广泛且成本优势明显等特点，成为众多工业领域机械传动系统中的理想选择。通过深入了解其结构原理、性能优势、应用场景及选型要点，相关工程技术人员能够更加科学、合理地选用该联轴器，充分发挥其在设备传动中的关键作用，提升设备运行的稳定性与可靠性，为企业创造更大的经济效益。
