泵用三爪联轴器结构组成及性能

   一、产品概述

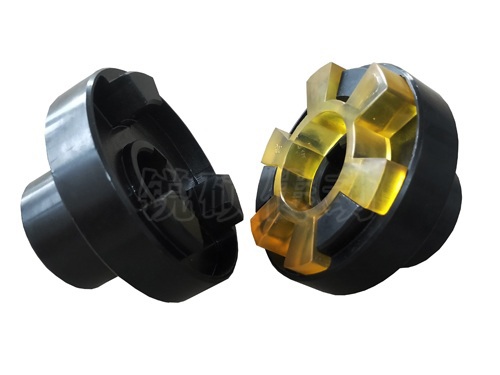

三爪联轴器是一种通过弹性体缓冲实现扭矩传递的挠性联轴器，由两个带三爪结构的金属半联轴器和中间的聚氨酯/橡胶弹性块组成。为水泵、化工泵、污水泵等流体设备设计，以耐腐蚀、抗冲击、免维护为核心优势，是泵类传动的理想选择。

二、核心技术特点

结构设计

三爪啮合结构：两个半联轴器的爪形齿精确匹配，通过弹性块填充间隙，传递扭矩的同时允许轴向、径向和角向偏差补偿。

模块化弹性体：弹性块可单独更换，支持快速维修，无需拆卸设备主体。

材料与工艺

半联轴器：不锈钢（304/316）或铝合金材质，表面钝化/阳极氧化处理，耐腐蚀性强，适用于潮湿、酸碱环境。

弹性块：高弹性聚氨酯（耐油、耐老化）或丁腈橡胶（耐高温、耐酸碱），邵氏硬度60A-90A，兼顾柔性与耐久性。

性能优势

高效减振：弹性体吸收80%以上的高频振动，保护泵体轴承和密封件，延长泵体寿命。

偏差补偿：允许轴向±2mm、径向±1mm、角向±1.5°的偏差，降低安装精度要求。

密封防漏：弹性块与爪齿紧密贴合，防止液体渗入联轴器内部，避免腐蚀风险。

核心卖点（分点突出）

为泵类而生，耐腐蚀更可靠

不锈钢/铝合金材质：轻松应对水泵、化工泵的潮湿、腐蚀性环境，寿命提升3倍！

IP65防护设计：防尘防水，污水泵、海水泵的恶劣工况也能稳定运行。

弹性缓冲，守护泵体健康

聚氨酯弹性块：吸收启动冲击和振动，减少轴承磨损，降低设备故障率30%！

静音运行：工作噪声＜65dB，满足工厂环保标准，打造舒适工作环境。

安装简单，维护成本趋零

5分钟快速装拆：无需专业工具，弹性块更换仅需拧松螺栓，停机时间缩短80%。

免润滑设计：告别油脂污染，尤其适合食品、医药泵的洁净需求。

适配性强，覆盖全场景

轴径范围15~150mm：从小型家用增压泵到工业离心泵，一器搞定！

扭矩覆盖10~5000N·m：支持低转速大扭矩（污水泵）或高转速轻载（循环泵）。

应用场景与客户痛点解决

三爪联轴器解决方案

化工泵    酸碱性介质腐蚀联轴器金属部件    不锈钢材质+耐酸碱弹性块，寿命长达8年

污水泵    泥沙进入联轴器导致卡死    密封式爪齿结构，防污防渗漏

高压离心泵    启动冲击导致轴承受损    弹性缓冲降低峰值载荷，保护传动系统

食品级水泵    润滑油脂污染流体    免维护设计，符合FDA认证材质

技术参数与竞品对比参数

                    三爪联轴器                            传统梅花联轴器

安装时间    5分钟（弹性块预装）    20分钟（需对中调节）

维护成本    ￥50/次（仅换弹性块）    ￥300/次（更换整体梅花垫）

耐腐蚀性    不锈钢/铝合金+密封设计    铸铁易生锈，防护性差

适用温度    -40℃~120℃（弹性块可选）    -20℃~80℃（橡胶易老化）
