H形块弹性联轴器型号标准

一、概览

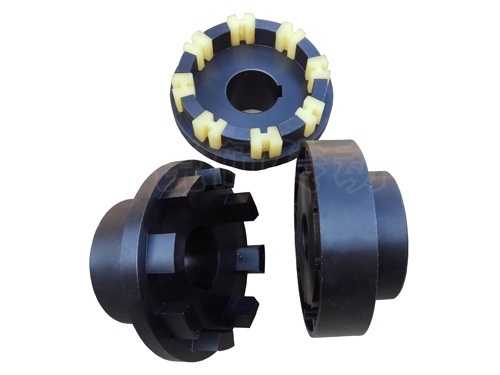

1、什么是H形块弹性联轴器。 H形块弹性联轴器是利用若干个H形状的弹性件（一般为聚氨酯材质），并将主、从动端半联轴器的凸块对应插入H形弹性件之间实现联接。今天给大家展示的是HTLE型带中间套弹性块联轴器其中的一部分，因为很多采购商家为了节省成本基本采购容易损坏的部位也就是带H形块的半联轴器如图所示。

该H形弹性块联轴器具有什么功能，具有什么特点。 结构简单，尺寸紧凑，制造方便，成本较低，装卸方便。还有一款HTLB型弹性块联轴器在本网站有介绍，该联轴器拆卸更加方便，不用移动联轴器即可更换H形块。

2、 该H形块联轴器针对的目标客户应用。 可靠的联接使其能够正反两方向运转，并可用于频繁正反转场合。

3、该产品所具有的优势。 H形块弹性联轴器结构简单，尺寸紧凑，制造方便，成本较低，装卸方便，具有一定补偿两轴相对偏移和减振、缓冲性能，适用于联接两同轴线的传动轴，具有失效保护功能，最大保证了运行的可靠性

 二、介绍

1、产品架构或结构。 凸缘联轴器，中间节，半联轴器（H型槽），爪盘（H形爪）H形垫，内六角螺栓

2、HTLE型弹性块联轴器产品所具有的功能 具有径向、角度、轴向和扭转弹性，在一定程度补偿两轴相对偏移和减振、缓冲性能

3、该产品具有的不同规格（对于具体不同规格的产品） HTLA型H形弹性块联轴器规格型号（该型号为普通型） HTLA1、HTLA2、HTLA3、HTLA4、HTLA5、HTLA6、HTLA7、HTLA8、HTLA9、HTLA10、HTLA11、HTLA12、HTLA13

4、产品应用什么样的工况环境H形块联轴器依靠H形聚氨酯块传递动力。其传递扭矩范围为19～62000N.m,许用转速为950～5000r/min。

该种联轴器不仅具有良好的缓冲减振性能及一定的补偿连接轴径向、角向和轴向偏移的能力,与国内现有的弹性套柱销联轴器及梅花形联轴器相比,它还突出具有结构简单、制造方便,使用寿命长,易于装卸及成本低等优势。 适用于连接两同轴线的传动轴系。目前,在国外已广泛用于建筑、运输、起重、化工、金属压力加工等机械传动中。

 三、特性

1、该产品具有的特性或特点 H形弹性块联轴器广泛适用于联接两同轴线的传动轴系。结构简单，尺寸紧凑，制造方便，成本较低，装卸方便，具有补偿两轴相对偏移和减振、缓冲性能，适用于联接两同轴线的传动轴系。

2、产品基本参数参考（这里以HTLE型带中间轴弹性块联轴器为参考） 型号大小：HTLE1-HTLE10 公称转矩：63-2800N.m 许用转速：5000-3000r/min 轴孔直径：20-100mm 轴孔长度：38-212mm 联轴器轴孔脖粗：60-165mm 联轴器最大外径：82-250mm 中间套标准长度：125-236

四、构成形式： HTLA型、HTLB型——基本型； HTLC型、HTLD型——带制动轮型； HTLE型——带中间轴套型。
