蛇形弹簧联轴器的安装说明

我厂生产的JS型蛇形弹簧联轴器设计成水平轴向使用，也可以垂直轴向使用，但在垂直轴使用时请与我厂联系。联轴器的那些好坏和寿命长短很大程度上取决于如何正确地安装和维护。 1、安装密封圈和半联轴器 切断原动机电源，用煤油货柴油清洗所有零件，在安装半联轴器之前，先将密封圈涂上润滑后套在轴上，然后在套上半联轴器至轴上规定的位置。如半联轴器用规定的位置。如半联轴器用固定螺钉轴向定位时，则应将固定螺钉拧紧。

注意：在安装JS系列蛇形弹簧联轴器时，应在装密封圈之前套上罩壳。

 2、两半联轴器之间间隙与角向偏差的找正。 在两半联轴器安装时，每隔90°，测量两半联轴器端面间的间隙值，其最大值与最小值之差不能超过规定值，轴向间隙K值必须符合相关规定（这两个的规定值可以通过本站联系方式免费索取）

 3、两半联轴器径向偏差找正 用直尺置于两半联轴器上，每隔90°测量一次，用塞尺检查。其径向偏差不能超过相关规定值，然后拧紧设备底脚螺栓，在重新校核两半联轴器的平行度和同轴度，是否在规定值之内。

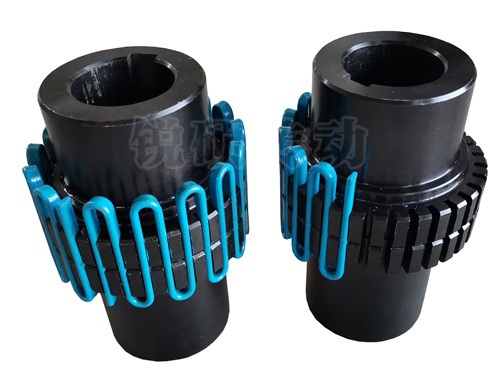

 4、安装弹簧 装弹簧之前，应先用规定的润滑脂填满联轴器的齿槽，然后用木槌将弹簧敲打就位。 注：要将弹簧断开的一端都朝同一方向，以保障罩壳能合上。

 5、蛇形弹簧联轴器安装罩壳，填满润滑脂 安装罩壳前，应尽可能在弹簧及其周围多填充润滑脂，将密封圈放入下面半个罩壳的槽内，以便与上半个罩壳上的密封槽对准。 这时注意，两个罩壳内侧的定位螺钉应嵌入弹簧片的空隙中，否则二罩壳就不能合拢。

6、蛇形弹簧联轴器拧紧紧固螺栓和注油孔螺塞 两个罩壳按标号在同一侧装配，并标记合拢，在拧紧螺栓。绝对不允许在两罩壳为合拢时拧紧螺栓，以免损坏罩壳。 当需要定期润滑时，取下罩壳的螺塞，用干油枪注入润滑脂，直到在孔中有过量润滑脂溢出为止。

 7、拆卸联轴器和蛇簧 打开罩壳，用圆钢或螺钉批先蛇形弹簧插入弹簧断开端，往上撬，然后在插入弹簧环形的端部，利用内侧的齿作支点，一个个顺次沿径向将弹簧撬出。
