小型万向联轴器,WS型,WSD型
人气：196
作者：锐硕传动机械
发表时间：2023-10-10 10:34:06
小型万向联轴器用来传递不在同一条轴线上的运动，有单型（WSD）、双型（WS）、可伸缩型（WSS）、矫正机用（WHL、WSL）；材料有45#钢、40Cr、不锈钢等；表面可作发黑、镀镍、镀锌等处理。

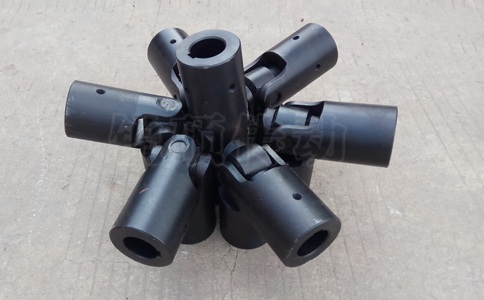

WSD联轴器的材料：WSD十字轴采用了合金钢（40Cr、40CrNi、20CrMo、20CrMnVB）制造，热处理后硬度58～62HRC，其他个 零件均采用35或45钢制造并经热处理48～52 HRC 。WS型小型万向联轴器
WSD联轴器两端连接形式：两端采用相同孔形时，有圆柱孔、带键槽圆柱孔 、四方形孔；两端采用不同孔形时，有圆柱孔与带键槽圆柱孔、有圆柱孔与四方形孔、带键槽圆柱孔与与四方形孔等三种.
WS型小型十字轴式万向联轴器适用于联接两轴轴线夹角β≤45°的传动轴系；传递公称转矩11.2~1120N·m 的单十字轴万向联轴器和双十字轴万向联轴器。
WS、WSD型小型十字轴式万向联轴器型号 :
WS1、WSD1、WS2、WSD2、WS3、WSD3、WS4、WSD4、WS5、WSD5、WS6、 WSD6、WS7、WSD7、WS8、WSD8
