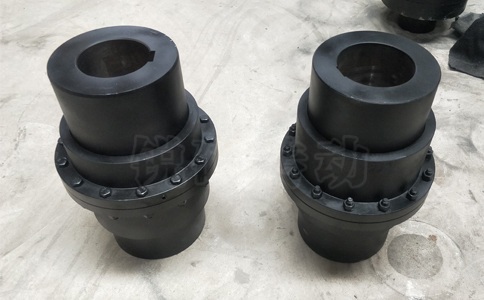

GCLD型接电机轴伸鼓形齿式联轴器
人气：131
作者：锐硕传动机械
发表时间：2023-10-10 10:34:19
GCLD型接电机轴伸鼓形齿式联轴器采用GIICL基本型的齿型啮合参数，齿间距小，允许相对径向位移小，结构紧凑，转动惯量小，适用于与电机配套的场合。昌盛GCLD型接电机轴伸鼓形齿式联轴器允许正、反方向回转，可将任一侧外齿轴套作为主动输入端，传递公称转矩为1120~50000 N·m。 为增强润滑密封效果、减少零件数量，提高运行可靠性，特别建议选用密封端盖与内齿圈作成一体的整体结构型式。
GCLD电机轴伸鼓形齿式联轴器型号 GCLD1、GCLD2、GCLD3、GCLD4、GCLD5、GCLD6、GCLD7、GCLD8、GCLD9、GCLD10GCLD型鼓形齿式联轴器
GCLD型鼓形齿式联轴器JB/T8854.1-2001基本参数尺寸
型号大小：GCLD1-GCLD10
许用转速n：4000-2100r/min
公称扭矩Tn：1120-50000N.m
轴孔直径d：24-200mm
轴孔长度L：62-200mm
联轴器外径D：127-362mm
轴孔脖粗：75-270mm
内齿圈外径95-313mm
订货许提供数据示例：
GCLD5型鼓形齿式联轴器
主动端：Y型轴孔，A型键槽，d=55mm,L=112mm
从动端：J1型轴孔，B1型键槽，d=60mm，L=107mm
即GCLD5联轴器-55*112/J1B1 60*107
