滑块联轴器常见型号种类及性能优势

滑块联轴器常见型号种类及性能优势

一、常见型号种类

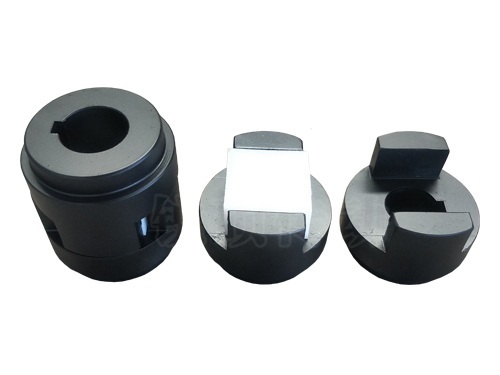

‌WH型滑块联轴器‌

‌结构特征‌：由两个带凹槽的半联轴器和中间方形滑块组成，通过滑块在凹槽内滑动实现动力传递，允许两轴存在径向偏移‌。

‌适用场景‌：低速重载设备（如球磨机、起重机卷筒），许用转速通常≤250 rpm，可补偿轴向偏移±1 mm、径向偏移≤1.5 mm‌。

‌非金属滑块联轴器‌

‌结构特征‌：采用工程塑料（如MC尼龙）或聚氨酯作为中间滑块，与金属半联轴器配合，兼具弹性缓冲与耐腐蚀性‌。

‌适用场景‌：腐蚀性环境或需电绝缘的传动系统（如化工泵、食品机械），工作温度范围-35℃~80℃‌35。

‌金属十字滑块联轴器‌

‌结构特征‌：滑块采用45钢表面淬火处理，硬度HRC45-50，与半联轴器凹槽形成高强度滑动副，适用于大扭矩传递‌。

‌适用场景‌：冶金机械、矿山设备等低速重载场景，公称转矩可达10,000 N·m‌。

二、性能优势

‌高偏差补偿能力‌

可有效补偿径向偏移（≤1.5 mm）和角向偏移（≤40'），适用于轴线对中精度较低的工况‌。

非金属滑块设计能吸收安装误差，减少轴承载荷‌。

‌结构简单紧凑‌

无弹性元件设计，径向尺寸小，适合空间受限的短距离轴连接，安装无需轴向移动设备‌。

‌维护成本低‌

无需润滑，塑料滑块寿命可达10,000小时以上，更换仅需拆卸螺栓并替换磨损滑块‌。

‌抗冲击与减振性能‌

滑动摩擦机制可缓冲启停或负载突变时的冲击，降低传动系统振动幅度‌。

‌高性价比‌

相较于齿轮联轴器或膜片联轴器，制造成本低，且能通过滑块材质调整适应不同工况需求（如零背隙或减噪场景）‌。

三、选型对比

‌型号‌ ‌核心优势‌ ‌适用场景‌

‌WH型‌ 高径向补偿能力，低成本 低速球磨机、卷扬机

‌非金属滑块型‌ 耐腐蚀、电绝缘，缓冲性能优异 化工设备、食品生产线

‌金属十字滑块型‌ 承载能力强，耐磨损 冶金轧机、矿山破碎机

通过结合扭矩需求、转速限制及环境条件，可快速匹配适合的滑块联轴器型号，优化设备传动性能‌。
