带制动轮弹性套柱销联轴器
人气：84
作者：锐硕传动机械
发表时间：2023-10-10 10:50:16

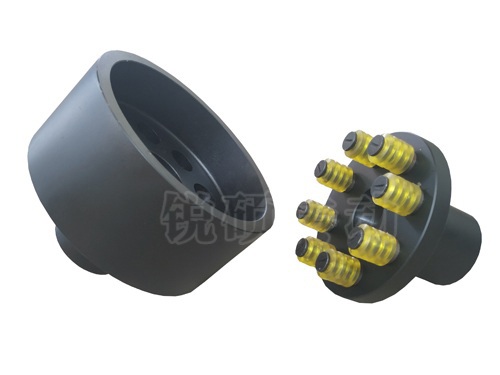

声明：LTZ型带制动轮弹性套柱销联轴器是新标准型号逐步代替了TLL型老标准型号，所以市场不断有这个LTZ型号出现。 LTZ型带制动轮联轴器基本结构：制动轮半联轴器，螺母，点钱，挡圈，弹性套，柱销，半联轴器组成。
该弹性套柱销联轴器结构比较简单，制造容易，不用润滑，不需要与金属硫化粘结，更换弹性套方便，不用移动半联轴器，具有一定补偿两轴相对偏移和减振缓冲性能。 弹性套工作是受压缩变形，由于弹性套的厚度较薄，体积小，弹性变形有限，所以弹性套柱销联轴器虽可补偿轴线位移和弹性，但轴线位移许用补偿量较少，弹性 较弱。弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩，并压缩橡胶弹性套来传递转矩。适用于安装底座刚性好、对中精度较高、冲击载荷不 大、对减振要求不高的中小功率轴系传动。LTZ型带制动轮弹性套柱销联轴器
LTZ型带制动轮弹性套柱销联轴器基本参数和主要尺寸mm
型号：LTZ5-LTZ13
公称转矩Tn：125-16000N.m
许用转速n：3800-1000r/min
轴孔直径d：28-170mm
轴孔长度L：50-160mm
制动轮外径：200-710mm
联轴器外径:130-600mm
制动轮宽度：85-295mm
质量：14-642Kg
