滑块联轴器中滑块的作用分析：
滑块联轴器常用于一般常用电机,个别的场合也可以用来联接伺服电机,在使用过程中通过中心滑块的滑动来纠正相对位移.因为抵抗相对位移的是滑块与轴套之间的摩擦力,因此它们之间的轴承负荷不会因为相对位移的增加而加大. 滑块联轴器不像其它的联轴器,它没有能像弹簧一样工作的弹性元件,因此不会因为轴间的相对位移的增加而使轴承负荷加大.不管如何,这种系列的联轴器比较物超所值,能选择不同材料的滑块是这种联轴器的最大优势.一般来说,一类材质适用于零间隙、高扭矩刚性和大扭矩的情况下,另一类材质适用于低精度定位、无需零间隙、但具有吸收震动和减小噪音的功能。

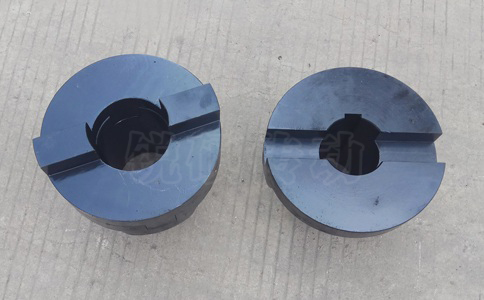

非金属滑块还具有极佳的电气绝缘作用,可以充当机械保险丝来用.当工程塑料的滑块损坏后,传递作用将被完全终止,从而达到保护贵重的机械零件.这种设计适用于大的平行相对位移. 滑块联轴器分体的三部分设计,限制了它补偿轴向偏差的能力,比如不能用在推拉式应用中.同时,因为中心滑块是浮动的,两轴运动必须保证滑块不会脱落. 滑块联轴器是由两个轴套和一个中心滑块组成.中心滑块作为一个传递扭矩元件通常由工程塑料制成,特殊情况下可选择其它材料,比如金属材料.中心滑块通过两边呈90°相对分布的卡槽和两侧的轴套联接在一起,从而达到传递扭矩的目的.中心滑块和轴套之间用微小的压力进行吻合,这种压力能使联轴器在设备运转中具有零间隙运转.随着使用时间增长,滑块可能会因受到磨损而失去无反冲的功能,但中心滑块并不贵,也很容易更换,更换后仍能发挥其原有的性能.
