H型块弹性联轴器HTLA型

人气：124 作者：锐硕传动机械发表时间：2023-10-10 10:48:03

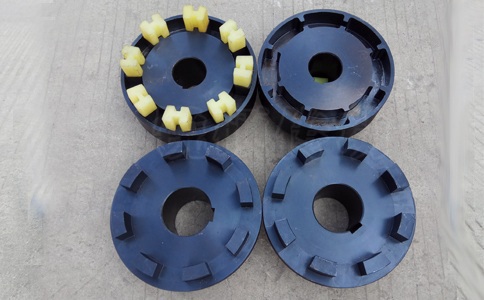

顾名思义，H型块弹性联轴器是因为其弹性元件形状结构类似H这个字母。
H型弹性联轴器本联轴器是H型弹性块联轴器。适用于联结两同轴线的传动轴系，并具有一定补偿两轴相对位移和缓冲减震性能。工作温度为-30～80℃，传递公称转矩为18～63000N·m。

构成形式： H型块弹性联轴器

HTLA型、HTLB型——基本型； HTLC型、HTLD型——带制动轮型； HTLE型——带中间轴套型。使用弹性垫能够有效抑制多点拉形工艺中所产生的压痕，弹性垫越厚对压痕的抑制效果越好，但是成形件与目标形状的误差也相应加大，选择适当厚度的弹性垫，可以得到表面光滑、误差较小的成形件。该H型块弹性联轴器许用补偿量是指由于安装误差、温度变化、变形、轴承磨损、基础下陷、振动等因素综合引起的两轴相对允许偏移量。市场上一般HTLA型普通型及HTLE带中间套型使用较多。 HTLA型弹性块联轴器基本参数和主要尺寸/mm

型号	公称转矩T_n/ N·m	许用转速 [n]/r·min^-1		轴孔直径 d₁、d₂、d_z	轴孔长度			b		b₁	D	D₁	S	转动惯量I/ kg·m²	质量 m/kg
					Y型	J₁、Z型		Y型 J₁型	Z型
		铁	钢		L	L₁	L
HTLA1	18	5000		12、14	32	27	—	8	22	20	58	40	2	0.0003	1
				16、18、19	42	30	44
				20、22、24	52	38	52
HTLA2	31.5	5000		16、18、19	42	30	48	8	26	20	70	48		0.0006	1.65
				20、22、24	52	38	56
				25、28	62	44	62
HTLA3	63	5000		20、22、24	52	38	60	10	32	21	82	60		0.0017	3.22
				25、28	62	44	66
				30、32	82	60	82
HTLA4	100	5000		24	52	38	66	12	40	24	95	70		0.0041	5.15
				25、28	62	44	72
				30、32、35、38	82	60	88
				40	112	84	112
HTLA5	160	5000		28	62	44	72	14	42	27	110	80		0.014	10.85
				30、32、35、38	82	60	88
				40、42、45	112	84	112
HTLA6	250	4500	5000	32、35、38	82	60	88	17	45	31	125	92		0.014	10.85
				40、42、45、48	112	84	112
				50			—
HTLA7	355	4000	5000	38	82	60	88	20	48	34	140	100		0.02	12.97
				40、42、45、48	112	84	112
				50、55、56
HTLA8	560	3500	4700	42、45、48				20	55	39	160	110		0.033	20.15
				50、55、56
				60、63、65	142	107	142
HTLA9	900	3100	4200	50、55、56	112	84	119	20	55	42	180	125		0.061	26.12
				60、63、65、70、71、75	142	107	147
HTLA10	1400	2800	3800	60、63、65				22	62	47	200	140		0.13	38.9
				70、71、75
				80、85	172	132	172
HTLA11	2000	2500	3300	65、70、71、75	142	107	147	22	62	52	225	150		0.19	43.13
				80、85、90	172	132	172
HTLA12	2800	2200	3000	71、75	142	107	152	22	67	60	250	165	3	0.33	57.55
				80、85、90、95	172	132	177
				100	212	167	212
HTLA13	4000	2000	2700	80、85、90、95	172	132	177	24	69	65	280	180		0.52	80.33
				100、110	212	167	212

注：1.质量及转动惯量均是各型号中最大值的近似计算值。

2.瞬时过载转矩不得大于公称转矩值的2倍。
