不锈钢膜片联轴器型号
人气：210
作者：锐硕传动机械
发表时间：2023-10-10 10:47:48

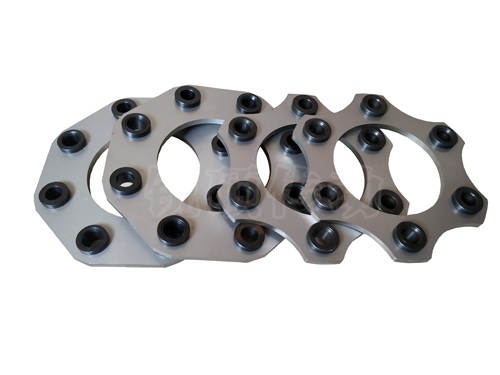

不锈钢膜片联轴器说的不锈钢主要指膜片为不锈钢材质，联轴器一般为45#钢，42Cr,40Cr等等。 膜片联轴器属于挠性弹性联轴器，有一定的补偿减震功能。并且膜片联轴器近几年国内发展较快，并且出口国外，赢得各界朋友认可。
弹性膜片联轴器型号细分为：JMI型，JMII型，JMIJ型，JMIIJ型以及JZM和JZMJ型。 国产膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属弹性元件挠性联轴器。 该传动件基本结构：半联轴器，扣紧螺母，六角螺母，隔圈，支撑圈，铰制孔螺栓，不锈钢膜片等组成。
基本规格参数范围如下：
JMI型带沉孔基本型： 公称扭矩范围：25-160000N.m 许用转速范围：6000-710r/min 轴孔直径范围：14-320mm 轴孔长度范围：20-470mm 最大外径范围：90-800mm 转动惯量：0.0007-66.5813kg.㎡
JMIJ型接中间套型膜片联轴器基本参数尺寸： 公称扭矩：25-6300N.m 许用转速：6000-1600r/min 轴孔直径：14-125mm 轴孔长度：20-212mm 最大外径：90-340mm 膜片组厚度：8.8-23mm 中间套长度：82.4-254mm 轴孔和键槽型式及尺寸应符合GB3852的规定
