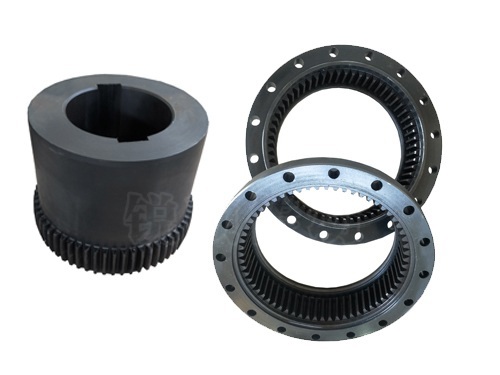

GCL系列鼓型齿式联轴器种类型号

GCLD型电机轴伸鼓形齿式联轴器JB/T8854.1具体型号
GCLD1、GCLD2、GCLD3、GCLD4、GCLD5、GCLD6、GCLD7、GCLD8、GCLD9、GCLD10
GICL型鼓形齿式联轴器JB/T8854.2-99具体型号
GⅠCL1、GⅠCL2、GⅠCL3、GⅠCL4、GⅠCL5、GⅠCL6、GⅠCL7、GⅠCL8、GⅠCL9、GⅠCL10、GⅠCL11、GⅠCL12、GⅠCL13、GⅠCL14
、GⅠCL15、GⅠCL16、GⅠCL17、GⅠCL18、GⅠCL19、GⅠCL20、GⅠCL21、GⅠCL22、GⅠCL23、GⅠCL24、GⅠCL25、GⅠCL26、
GⅠCL27、GⅠCL28、GⅠCL29、GⅠCL30
GIICL型鼓形齿式联轴器JB/T8854.2-99具体型号
GⅡCL1、GⅡCL2、GⅡCL3、GⅡCL4、GⅡCL5、GⅡCL6、GⅡCL7、GⅡCL8、GⅡCL9、GⅡCL10、GⅡCL11、GⅡCL12、GⅡCL13、GⅡCL14
、GⅡCL15、GⅡCL16、GⅡCL17、GⅡCL18、GⅡCL19、GⅡCL20、GⅡCL21、GⅡCL22、GⅡCL23、GⅡCL24、GⅡCL25
GICLZ型鼓形齿式联轴器JB/T8854.3-99具体型号
GICLZ1、GICLZ2、GICLZ3、GICLZ4、GICLZ5、GICLZ6、GICLZ7、 GICLZ8、GICLZ9、GICLZ10、GICLZ11、GICLZ12、GICLZ13、
GICLZ14、GICLZ15、GICLZ16、GICLZ17 GICLZ18、 GICLZ19、 GICLZ20、GICLZ21、GICLZ22、GICLZ23、GICLZ24、GICLZ25、
GICLZ26、GICLZ27、GICLZ28、GICLZ29、GICLZ30
　鼓形齿式联轴器近年来得到了广泛的应用，从高速涡轮机组到中、低速的重型冶金、矿山、起重运输等设备大量应用，已经形成了标准规格系列。鼓形齿式联轴器的制造在我国无论在产品规格，性能参数，制造精度等都已赶上国外水平。在国外：德国FLENDER公司的标准系列：最大回转直径1710mm;公称最大转矩4030kN.m。标准系列：其最大回转直径1760mm;公称转矩3550kN.m。标准系列：其最大回转直径1644mm;公称转矩4400kN.m。
　　在我国八十年代制定了国家鼓形齿式联轴器专业标准：
　　ZBJ 19012-89,ZBJ 19013-89，ZBJ 19014-89，现在修订为：JB/T 8854.1-2001，JB/T 8854.2- 2001，JB/T 8854.3-2001;其最大回转直径1644mm;公称转矩4500kN.m。
　　齿面曲率半径和齿啮合角直接影响接触应力, 啮合角小曲率半径大, 曲率半径大则接触应力小。在国外鼓形齿式联轴器的啮合角有20°、21.5°、28°、30°。我们选用20°啮合角，有利降低接触应力。
　　鼓形齿联轴器的轴套齿形加工，我国从开始的手动、电脉冲、液压仿形到目全的数控加工，精度完全可以达到设计要求。需要硬齿面时可以进行氮化处理，亦可以用优质低碳合金钢进行渗碳淬火后磨削或用合金刀刮削的办法达到设计要求。
