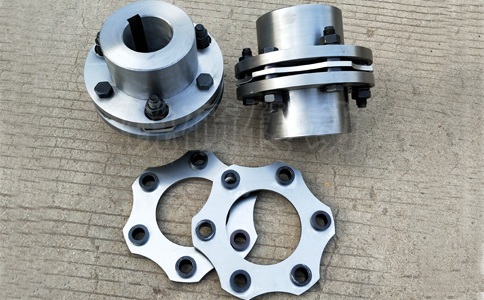

膜片联轴器热装须知
联轴器轴孔过盈协作属於紧协作中的一种,也就是说相配对的轴径(键宽)要大於孔径(键槽),有 选用格外东西揉捏进入,或运用热涨冷缩的特性,将孔(键槽)加热,趁孔径拓展,灵敏套到轴上,待冷却缩短后二个零件就紧紧协作成一体了。过盈多少,在加工图纸上都有具体阐明。假设碰到有些零件不能采用加热,也可将轴(键)放在干冰里冷却,作用相同。
要是对轴孔公差的协作较为严厉,孔的 松情况和 紧情况都会影响联轴器设备。
膜片联轴器的设备有键联接和涨紧套联接,也能够分为冷装和热装之分,需要进行热装的联轴器公差需要过度严密协作。关于轴孔协作 要分为三种: 是过渡协作:孔与轴设备时,可能有空地或过盈的协作。如下图所示,孔的公差带与铀的公差带相互交叠; 种是空地协作:孔与轴设备时,有空地(包括 小空地等于零)的协作。第三种是过盈协作:孔与轴设备时有过盈(包括 小过盈等于零的协作)。在机械加工和制造过程中,二个或二个以上零件的协作情况大略可分为滑动协作、过渡协作和紧协作等许多等级,
联轴器平衡状态转子分布方法:
1.平衡
联轴器平衡系指检查转子质量分布的一种方法。 时应对其质量分布状态进行调整,以限制轴承轴颈的振动,或限制对轴承的作用力。
2.不平衡状态的类型
1)单面不平衡状态如果物体的重心不在旋转轴上,就会出现单面不平衡状态。这时不论物体与轴线之间的相对位置如何,都不会处于静态平衡状态。把不平衡物体的轴颈置于平行的两个水平棒或导轨上,即可观察到在单面内要校正的角度位置及校正量。物体重侧总是立即转到轴线以下位置,其校政方法为在物体重侧与旋转中心的对称点的半径位置加上配重,在静平衡机上无需转动转子即可实现单面内的平衡,离心平衡机也经常用来实现单面内的平衡。
2)双面不平衡状态当两个平面中存在不平衡有相位差时,就会出现这种不平衡状态,相位差不一定是180度,原来与旋转轴线在同一个位置的惯性主轴线离开了旋转轴线而产生偏移,一般情况下,两轴线相互之间出现了歪斜,当带有不平衡力矩的旋转圆柱体如联轴器不受轴承限制时,就会围绕惯性主轴线旋转,而惯性主轴线与其几何纵轴线一致。大小相等而方向相反的力矩有时被称为力偶不平衡。
3.平衡的术语
1)旋转轴线旋转轴线为物体绕其旋转的直线,该直线由轴颈,配合面或其它面定位面确定。
2)惯性主轴线的偏移惯性主轴线相对于旋转轴线的偏移,两条轴线在特殊情况下可能平行,联轴器在大多数情况下并不平衡,所以在两个常用的平衡面内偏移量往往不等。
3)刚性转子转子能够在任意选择的两平面中得到平衡校正,以任意转速,在靠近支承装置支点的工作条件下运转,其不平衡量不会显著地超过平衡公差值,则该转子为刚性转子。应注意,挠性联轴器通常由若干零件组成,这些零件的对中表面因直径有误差而产生间歇和偏心。
