星型联轴器型号结构
人气：231
作者：锐硕传动机械
发表时间：2023-10-10 10:44:56
沧州锐硕传动机械有限公司是一家专业从事传动件联轴器生产制造厂家，近期不少朋友咨询有关星型联轴器性能，参数等问题。

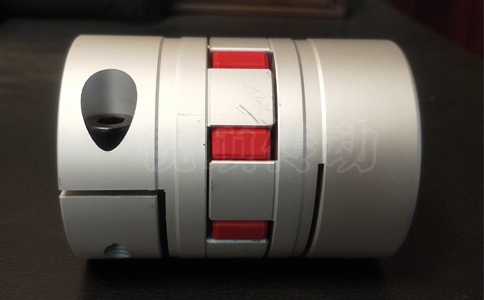

今天总结如下供大家参考：星型联轴器基本结构：半联轴器，弹性体（GR弹性垫）组成，材质一般为45#，弹性垫为聚氨酯。 实物产品实物如下： 星型联轴器和梅花联轴器结构容易混淆，有时候图纸分辨不清。
星型联轴器常见结构普通XL型，带法兰星型联轴器XLS和XLD型，带制动盘XLP型，带制动轮XLZ型。像其他带中间套等，近两年采购较少。 常用联轴器大多已标准化或规格化，一般情况下只须正确选择联轴器的类型、可按转矩、轴直径和转速等确定联轴器的型号和结构尺寸。
必要时，可对其易损的薄弱环节进行负荷能力的校核计算，转速高时，还应验算其外缘的离心应力和弹性元件的变形，进行平衡检验等。 选择联轴器类型时，应考虑：
(1)所需传递转矩的大小和性质，对缓冲、减振功能的要求以及时否可能发生共振等。
(2)由制造和装配误差、轴受载和热膨胀变形以及部件之间的相对运动等引起两轴轴线的相对位移程度。
(3)许用的外形尺寸和安装方法，为了便于装配、调整和维修所必需的操作空间。对于大型的联轴器，应能在轴不需作轴向移动的条件下实现装拆。 此外，还应考虑工作环境、使用寿命以及润滑和密封和经济性等条件，再参考各类联轴器特性，选择一种合用的类型。
