鼓形齿式联轴器结构性能

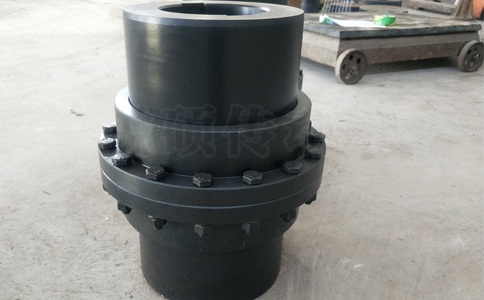

鼓形齿式联轴器的特点： 鼓形齿式联轴器实物图

1. 鼓形齿式联轴器外齿套采用鼓形齿，能确保轮齿良好啮合，主要件采用优质钢，轮齿为中硬齿面，承载能力高。根据用户需要还可进行齿面硬化处理（HRC≥56）,承载能力有更大幅度提高，因而重量轻，转动惯量小。
2. 鼓形齿式联轴器采用可靠的润滑结构与密封件，保证满意的工作寿命与方便的维护。
3. 鼓形齿连轴器设计对称具有良好的互换性，当线速度大于36m/s时采取动平衡措施。
4. 鼓形齿式联轴器轴孔型式采用Y、Z1和J1组合，满足多种轴孔连接需要。 鼓形齿联轴器产品包括GICL、GⅡCL,GICLZ,GⅡCLZ和NGCL五种型式鼓形齿联轴器
5、鼓形齿式联轴器承载能力强。在相同的内齿套外径和联轴器最大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器 提高15～20%；
6、鼓型齿式联轴器角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1&ordm；，而鼓形齿式联轴器的许用角位移为1&ordm；30''，提高50%，在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大；
7、鼓形齿联轴器鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长；
8、鼓型齿联轴器传动效率高达99.7%。 基于经上特点，国内外已普遍以鼓形齿替代直齿式联轴器。联轴器生产的鼓形齿联轴器品种规格齐全，并符合相应的标准。 鼓形齿联轴器，其刚性大，有挠性，无弹性，故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。

鼓形齿联轴器在国外许多先进的工业国家已有种种标准及系列产品，由两个鼓形外齿套与一对直齿内齿齿圈等零件组成。靠内，外齿的啮合传递转矩，并通鼓形外齿套的直齿的内齿圈的轴线摆动（称角向位移）来补偿俩传动轴线的相对偏移。齿长方向的鼓度越大，其角向位移越大，最大达6°,一般使用推荐1°～1.5°，而旧的齿轮联轴器只允许0.5°；从弯曲强度和承载能力来看，在相同的工作条件下鼓形齿联轴器传递扭矩可提高15～20%。
齿长方向的鼓度，使齿对接触情况较好，因此鼓形齿式联轴器有传动能力大、角位移大、传动平稳、效率高、寿命长等优点。因此逐步取代直齿联轴器，并广泛用于冶金机械，重型、矿山机械，起重、运输机械等传动。
