HL型弹性柱销联轴器规格型号

一、概览

 1、什么是HL型弹性柱销联轴器？弹性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接。

该弹性柱销联轴器具有什么功能特点。 该传动件产品具有缓冲减震性能和一定的轴偏移补偿能力，适合在不控制噪音的环境的场合使用。

 2、该产品针对的目标客户应用。 适用于要求很低的中速传动轴系，不适用于作可靠性要求较高的工况，例如起重机械的提升机构的传动轴系绝对不能选用，不宜用于低速承重及具有强烈冲击和振动较大的传动轴系。

 3、该尼龙柱销联轴器产品所具有的优势。 其产品具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、耐磨等性能。

 二、介绍

 1、HL型弹性柱销联轴器产品架构或结构。 半联轴器，尼龙柱销，挡板

 2、HL型弹性柱销联轴器产品所具有的功能 该产品具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、耐磨等性能。该联轴器结构简单,容易制造,装拆   换弹性元件 比较方便,不用移动两半联轴器。

 3、该产品具有的不同规格 具体型号有HL1、HL2、HL3、HL4、HL5、 HL6、HL7、HL8、HL9、HL10、HL11、 HL12、HL13、HL14

 4、该产品的主要应用工况环境 仅适用于要求很低的中速传动轴系,不适用于工作可靠性要求较高的工况。

 三、特性

 1、该产品具有的特性或特点 弹性柱销联轴器（GB5014-85)适合于各种同轴线的 传动系统，利用尼龙棒横断面剪切强度传递转矩，公称转矩160-160000N.M，工作温度为-20℃-80℃。结构简单，具有缓冲减震性能和一定的轴偏移补偿能力，适合在不控制噪音的环境的场合使用。

 2、产品基本参数参考HL型弹性柱销联轴器《GB5014-85》 型号大小：HL1-HL14 联轴器外径D：90-880mm 间隙S：2.5mm 许用轴孔d：16-400mm 轴孔长度L：30-550mm 公称转矩Tn：315-160000N.m 许用转速n：7100-850r/min 转动惯量：0.0064-4318kg.㎡ 重量范围：2-1956kg

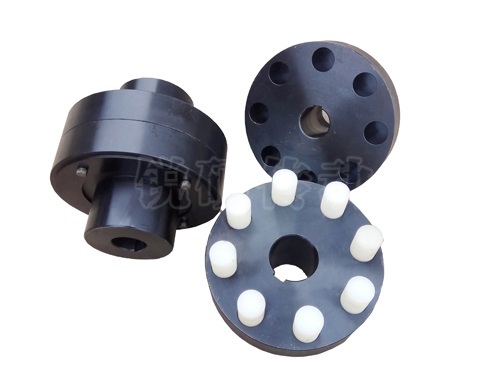

该系列产品也有一款带制动轮，HLL型带制动轮弹性柱销联轴器四、实物产品认识参考见右上角（该柱销联轴器为我厂实拍）
