蛇形弹簧联轴器结构及型号
人气：160
作者：锐硕传动机械
发表时间：2023-10-10 10:50:36

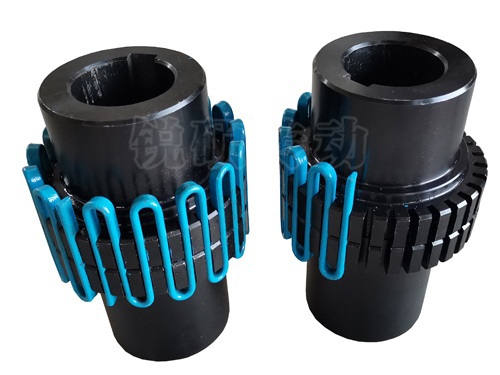

蛇形弹簧联轴器其主要结构是由两个半联轴节，两个半外罩，两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩，联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内，来实现主动轴与从动轴的链接。运转时，是靠主动端齿面对蛇簧的轴向作用力带动从动端，来传递扭矩，如此在很大程度上避免了共振现象发生，且簧片在传递扭矩时所产生的弹性变量，使机械系统能获得较好的减振效果，其平均减振率达36%以上。 两个半联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受更大的载荷变动量。传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或强力冲击载荷时，于一定程度上有保护配套机件的安全性。
蛇形弹簧联轴器共有九类型式，分别是
JS罩壳径向安装型（基本型）、
JSB罩壳轴向安装型、
JSS双法兰联接型、
JSD单法兰联接型、
SJS接中间轴型、
JSG高速型、
JSZ带制动轮型、
JSP带制动盘型、
JSA安全型等。
铝合金罩壳以保护弹簧避免运转时向外甩出，且壳体内储满黄油，不仅使润滑良好，而且使簧片啮合时的噪声被黄油阻尼吸收而消除。 适用于联接两同轴线的中、大功率的传动轴系，具有一定的补偿两轴相对偏移和减振、缓冲性能，工作温度为-30℃~+150℃，传递公称转矩45~800000N.m。主要应用于碎石机、曲柄往复运动、减速机、冶金、矿山，起重机械等。
