YL型凸缘联轴器结构性能
YL型凸缘联轴器《JB/ZQ4376-86》 该凸缘联轴器属刚性联轴器，两半联轴器通过螺栓连接。结构简单，不过要求同心度高，没有其他型号联轴器性能如补偿减振等功能。

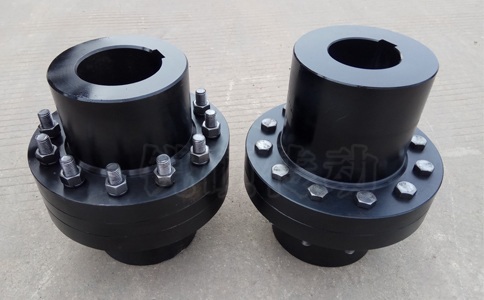

凸缘联轴器（亦称法兰联轴器）是利用螺栓联接两凸缘（法兰）盘式半联轴器，两个半联轴器分别用键与两轴联接，以实现两轴联接，传递转矩和运动。
凸缘联轴器结构简单，制造方便，成本较低，工作可靠，装拆、维护均较简便，传递转矩较大，能保证两轴具有较高的对中精度，一般常用于载荷平稳，高速或传动精度要求较高的轴系传动
凸缘联轴器不具备径向、轴向和角向补偿性能，使用时如果不能保证被联接两轴对中精度，将会降低联轴器的使用寿命、传动精度和传动效率，并引起振动和噪声。 凸缘上各螺栓根据传递转矩的大小，可全部采用铰制孔用螺栓，或一半采用铰制孔用螺栓，另一半用普通螺栓。
具体型号：YL1、YLD1、YL2、YLD2、YL3、YLD3、YL4、YLD4、YL5、YLD5、YL6、 YLD6、YL7、YLD7、YL8、YLD8、YL9、YLD9、YL10、YLD10、YL11、 YLD11、YL12、YLD12、YL13、YLD13、YL14、YLD14、YL15、YLD15、 YL16、YLD16、YL17、YLD17、YL18、YLD18
近两年GY型凸缘联轴器也逐步进入市场，与YL基本相似，尺寸性能。这也可以说是新标准，已经逐步替代了YL型老标准型号。 YL型刚性凸缘联轴器基本性能参数尺寸JB/ZQ4376-86
型号大小YL1-YL10
公称转矩Tn：63-10000N.m
许用转速n：6300-1200r/min
轴孔直径d：24-250mm
轴孔长度L：52-410mm
联轴器外径D：120-590mm
联轴器脖粗48-400mm
孔距：90-510mm
螺栓M10-M30
数量：4-16个
重量：4.10-622kg
