LX型不锈钢弹性柱销联轴器

品　牌：锐硕传动机械

LX型（原HL型）弹性柱销联轴器GB/T5014-85产品简介弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器···...

订购热线：155-30796-367

产品详情

LX型（原HL型）弹性柱销联轴器GB/T5014-85产品简介
弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两联轴器。弹性元件（柱销）的材料一般选用尼龙6，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于作可靠性要求较高的工况。弹性柱销联轴轴中的柱销在工作时处于剪切和挤压状态，其强度条件就是计算弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度。
●LX型（原HL型）弹性柱销联轴器已列为国家标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。
●弹性柱销联轴器具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、耐磨等性能。
●轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用精密铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,柱销采用MC尼龙b制成。

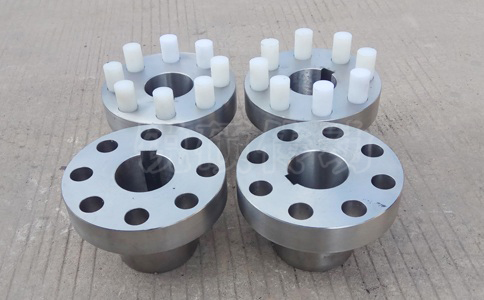

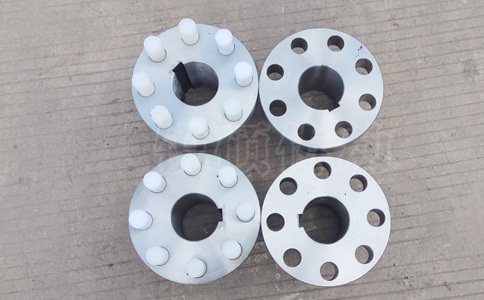

LX型弹性柱销联轴器不锈钢弹性柱销联轴器
LX型（原HL型）弹性柱销联轴器GB/T5014-85具体型号
LX1、LX2、LX3、LX4、LX5、 LX6、LX7、LX8、LX9、LX10、LX11、 LX12、LX13、LX14

HL型弹性柱销联轴器基本参数和主要尺寸（GB/T5014-85）/mm

型号	公称转矩T_n/ N·m	许用转速[n]/ r·min^-1		轴孔直径 d₁、d₂、d₃		轴孔长度			D	S	转动惯量I/ kg·m²	质量 m/kg
						Y型	J、J₁、Z型
		钢	铁	钢	铁	L	L₁	L
LX1	160	7100		12、14	12、14	32	27	32	90	2.5	0.0064	2
				16、18、19	16、18、19	42	30	42
				20、22、24	20、22	52	38	52
LX2	315	5600		20、22、24	20、22、24				120		0.253	5
				25、28	25、28	62	44	62
				30、32、35	30、32	82	60	82
LX3	630	5000		30、32、35、38	30、32、35、38				160		0.6	8
				40、42、45、48	40、42	112	84	112
LX4	1250	4000	2800	40、42、45、48、 50、55、56	40、42、45、48、 50、55、56				195	3	3.4	22
				60、63	—	142	107	142
LX5	2000	3550	2500	50、55、56、60、 63、65、70、71、 75	50、55、56、60、 63、65、70				220		5.4	30
LX6	3150	2800	2100	60、63、65、70、 71、75、80	60、63、65、70、 71、75、80				280	4	15.6	53
				85	—	172	107	172
LX7	6300	2240	1700	70、71、75	70、71、75	142	107	142	320		41.1	98
				80、85、90、95	80、85、90、95	172	132	172
				100、110	100	212	167	212
LX8	10000	2120	1600	80、85、90、95、 100、110、120、 125	80、85、90、95、 100、110				360	5	56.5	119
LX9	16000	1800	1250	100、110、120、125	100、110、120、125				410		133.3	197
				130、140	130	252	202	252
LX10	25000	1500	1120	110、120、125	110、120、125	212	167	212	480	6	273.2	322
				130、140、150	130、140、150	252	202	252
				160、170、180	160	302	242	302
LX11	31500	1320	1000	130、140、150	130、140、150	252	202	252	540	6	555.7	520
				160、170、180	160、170、180	302	242	302
				190、200、220	190	352	282	352
LX12	63000	1250	950	160、170、180	160、170、180	302	242	302	630	7	902	714
				190、200、220	190、200、220	352	282	352
				240、250、260	—	410	330	—
LX13	100000	1120	850	190、200、220	190、200、220	352	282	352	710	8	1700	1057
				240、250、260	240、250、260	410	330	—
				280、300	—	470	380	—
LX14	160000	850	630	240、250、260	240、250、260	410	330	—	800	8	4318	1956
				280、300、320	280	470	380	—
				340	—	550	450	—

注：1.联轴器转动惯量、质量是近似值。

2.表中“钢”是指钢制半联轴器，“铁”是指铸铁制半联轴器。

3.轴孔型式及长度L、L1可根据需要选取。
