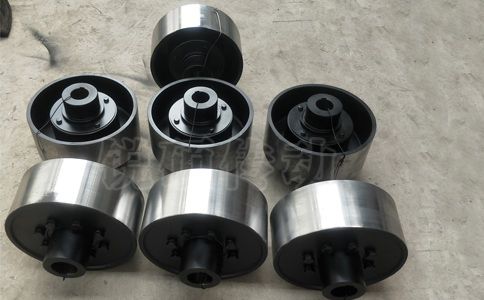

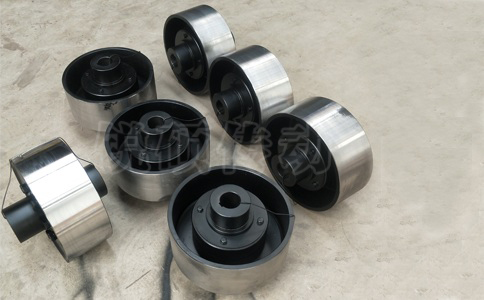

LXZ型带制动轮弹性柱销联轴器
品 牌:锐硕传动机械
带制动轮的弹性柱销联轴器已列为国家标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。工作温度为-20 ~+80℃;传递公称···...
订购热线:155-30796-367
带制动轮的弹性柱销联轴器已列为国家标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。工作温度为-20 ~+80℃;传递公称扭矩为40~20000N.m。
弹性柱销连轴器具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、耐磨等性能。
弹性柱销联轴器结构简单,容易制造,装拆更换弹性元件 比较方便,不用移动两半联轴器。弹性元件(弹性柱销)的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作可靠性极差,仅适用于要求很低的中速传动轴系,不适用于工作可靠性要求较高的工况。
LXZ型(原HLL型)带制动轮弹性柱销联轴器GB/T5014-85型号 HLL1、HLL2、HLL3、HLL4、HLL5、 HLL6、HLL7、HLL8、HLL9、HLL10、HLL11、 HLL12、HLL13、HLL14
LXZ(原HLL)型带制动轮弹性柱销联轴器基本参数和主要尺寸(GB/T 5014-2003) (单位:mm)
型号 | 公称转矩/N.m | 许用转速/r/min | 轴孔直径d1 d2 dz | 轴孔长度 | D0 | D | D1 | B | b | S | C | 质量/kg | ||
Y型 | J J1 Z型 | |||||||||||||
L | L1 | L | ||||||||||||
LXZ1 | 560 | 5600 | 20 22 24 | 52 | 38 | 52 | 200 | 120 | 55 | 85 | 28 | 2.5 | 42 | 11 |
25 28 | 62 | 44 | 62 | |||||||||||
30 32 35 | 82 | 60 | 82 | |||||||||||
LXZ2 | 1250 | 3750 | 30 32 35 38 | 160 | 75 | 36 | 40 | 14 | ||||||
40 42 45 48 | 112 | 84 | 112 | |||||||||||
LXZ3 | 1250 | 2430 | 30 32 35 38 | 82 | 60 | 82 | 315 | 160 | 132 | 66 | 25 | |||
40 42 45 48 | 112 | 84 | 112 | |||||||||||
LXZ4 | 2500 | 2430 | 40 42 45 48 50 55 56 | 195 | 100 | 45 | 3 | 40 | ||||||
60 63 | 142 | 107 | 142 | |||||||||||
LXZ5 | 2500 | 1900 | 40 42 45 48 50 55 56 | 112 | 84 | 112 | 400 | 168 | 84 | 59 | ||||
60 63 | 142 | 107 | 142 | |||||||||||
LXZ6 | 3150 | 1900 | 50 55 56 | 112 | 84 | 112 | 220 | 120 | 69 | |||||
60 63 65 70 71 75 | 142 | 107 | 142 | |||||||||||
LXZ7 | 3150 | 1500 | 50 55 56 | 112 | 84 | 112 | 500 | 210 | 105 | 91 | ||||
60 63 65 70 71 75 | 142 | 107 | 142 | |||||||||||
LXZ8 | 6300 | 1900 | 60 63 65 70 71 75 | 400 | 280 | 140 | 168 | 56 | 4 | 84 | 88 | |||
80 85 | 172 | 132 | 172 | |||||||||||
LXZ9 | 6300 | 1500 | 60 63 65 70 71 75 | 142 | 107 | 142 | 500 | 210 | 105 | 113 | ||||
80 85 | 172 | 132 | 172 | |||||||||||
LXZ10 | 11200 | 1500 | 70 71 75 | 142 | 102 | 142 | 320 | 170 | 156 | |||||
80 85 90 95 | 172 | 132 | 172 | |||||||||||
100 110 | 212 | 167 | 212 | |||||||||||
LXZ11 | 11200 | 1220 | 70 71 75 | 142 | 102 | 142 | 630 | 265 | 132 | 187 | ||||
80 85 90 95 | 172 | 132 | 172 | |||||||||||
100 110 | 212 | 167 | 212 | |||||||||||
LXZ12 | 16000 | 1220 | 80 85 90 95 | 172 | 132 | 172 | 360 | 200 | 5 | 326 | ||||
100 110 120 125 | 212 | 167 | 212 | |||||||||||
LXZ13 | 22400 | 1080 | 100 110 120 125 | 710 | 410 | 230 | 298 | 63 | 149 | 337 | ||||
130 140 | 252 | 202 | 252 | |||||||||||
LXZ14 | 35500 | 1080 | 110 120 125 | 212 | 167 | 212 | 480 | 280 | 75 | 6 | 458 | |||
130 140 150 | 252 | 202 | 252 | |||||||||||
160 170 180 | 302 | 242 | 302 | |||||||||||
LXZ15 | 35500 | 950 | 110 120 125 | 212 | 167 | 212 | 800 | 335 | 168 | 504 | ||||
130 140 150 | 252 | 202 | 252 | |||||||||||
160 170 180 | 302 | 242 |
