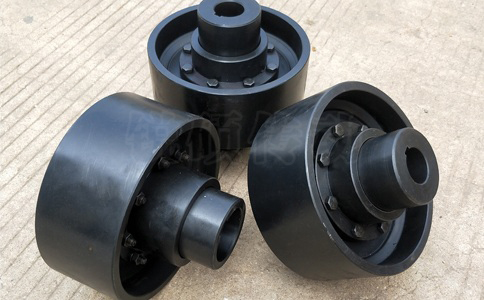

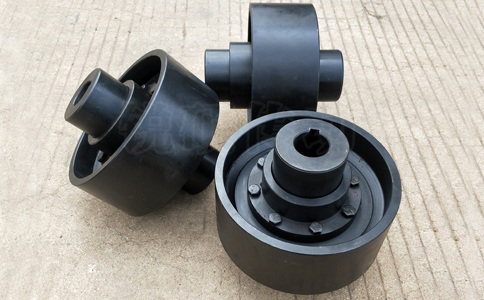

NGCL型带制动轮鼓形齿式联轴器《JB/ZQ4644-97》 该制动轮联轴器A型适合NGCL1-NGCLZ13，B型适合NGCL14 型号大小：NGCL1-NGCL14 公称转矩：355-100000N.m 许用转速：4000-950r/min 轴孔直径：20-240mm 轴孔长度：82-410mm 联轴器外径D：103-462mm 制动轮直径：160-800mm 制动轮高度：68-355mm 转动惯量：0.07-105.9kg.㎡ 重量范围：7-850kg

 NGCL型带制动轮鼓型齿联轴器其结构与NGCL相似，不同的是:NGCL型为双齿制动轮，NGCLZ型为半齿（也就是说一边为内齿圈和外齿圈，一边不带齿）。如何保证NGCL型制动轮鼓形齿式联轴器供应安全可靠的工作，良好的润滑是不不可少得，其可以减缓磨损。 高速鼓形齿式联轴器大多采用润滑油润滑，润滑油需经高精度滤油器过滤，滤清度小于10微米，齿面要求连续润滑，不然齿面温度会升高并将积存水分和污垢，一些高速鼓形齿式联轴器有时也用集油槽孔的结构，即在外齿轮轴孔内加工出集油槽，在外齿轮齿槽底部钻出与集油槽相通的油孔，为了使得其充分得到润滑，我们凭借鼓形齿式联轴器高速运转产生的离心力，将油液喷入内外齿啮合处。 所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大。鼓形齿联轴器相对于直齿联轴器可允许较大的角位移。并且使得齿的接触条件有所改善，从而使得传递转矩的能力有所提高，延长了联轴器的使用寿命。
