当前位置：首页>>联轴器图纸

ZLL型带制动轮弹性柱销齿式联轴器图纸

品　牌：锐硕传动机械
ZL型弹性柱销齿式联轴器GB/T5015-85具体型号ZL型弹性柱销齿式联轴器、ZLD型弹性柱销齿式联轴器、ZLZ型弹性柱销齿式联轴器、ZLL型弹性柱销齿式联轴···...
订购热线：155-30796-367
在线咨询
产品详情

ZL型弹性柱销齿式联轴器GB/T5015-85具体型号
ZL型弹性柱销齿式联轴器、ZLD型弹性柱销齿式联轴器、ZLZ型弹性柱销齿式联轴器、ZLL型弹性柱销齿式联轴器

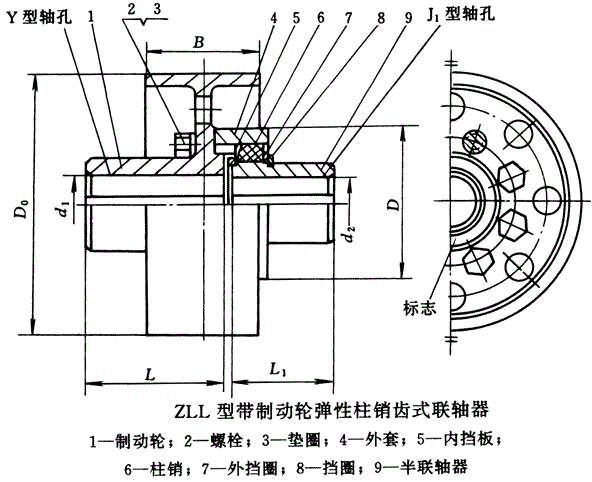

ZLL型带制动轮弹性柱销齿式联轴器

ZLL型带制动轮弹性柱销齿式联轴器基本参数和主要尺寸（GB/T5015-85）/mm
型号
公称转
矩Tn/
N·m
许用转
速[n]/
r·min-1
轴孔直径
轴孔长度
D0
D
B
转动惯
量I/
kg·m2
质量
m/kg
d1
d2
Y型
J1型
L
L1
ZLL1
250
4000
16、18、19
16、18、19
42

160
98
68
0.022
7
20、22、24
20、22、24
52
38
25、28
25、28
62
44
30、32、35、38
30、32
82
60
ZLL2
630
3800
25、28
25、28
62

200
124
85
0.063
12.6
30、32、35、38
30、32、35、38
82
60
40、42、45、48
40、42
112
84
ZLL3
1600
3000
40、42、45、48、
50、55、56
40、42、45、48、
50、55、56
112
84
250
166
105
0.24
30.4
60、63、65、70
60
142
107
ZLL4
4000
2400
50、55、56
50、55、56
112
84
315
214
132
0.65
52.4
60、63、65、70、
71、75
60、63、65、70、
71、75
142
107
80、85、90
80
172
132
ZLL5
6300
1900
60、63、65、70、
71、75
60、63、65、70、
71、75
142
107
400
240
168
1.63
81.3
80、85、90、95
80、85、90、95
172
132
ZLL6
10000
1500
70、71、75
70、71、75
142
107
500
280
210
4.4
139.8
80、85、90、95
80、85、90、95
172
132
100、110、120
100、110、120
212
167
ZLL7
16000
1200
80、85、90、95
80、85、90、95
172
132
630
330
265
12.8
257
100、110、120、125
100、110、120、125
212
167
130
130
252
202
ZLL8
25000
1050
90、95
90、95
172
132
710
370
298
20.9
331
100、110、120、125
100、110、120、125
212
167
130、140、150
130、140、150
252
202
160、170、180

302
242
ZLL9
31500
950
100、110、120、125
100、110、120、125
212
167
800
384
335
33.5
424
130、140、150
130、140、150
252
202
160、170
160、170
302
242
    注：1.联轴器转动惯量和质量是近似值。
          2.短时连载不得超过公称转矩Tn值的2倍。
