HLL型带制动轮弹性柱销联轴器

品　牌：锐硕传动机械

HLL型带制动轮弹性柱销联轴器型号图纸HLL型-带制动轮弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接。型···...

订购热线：155-30796-367

产品详情

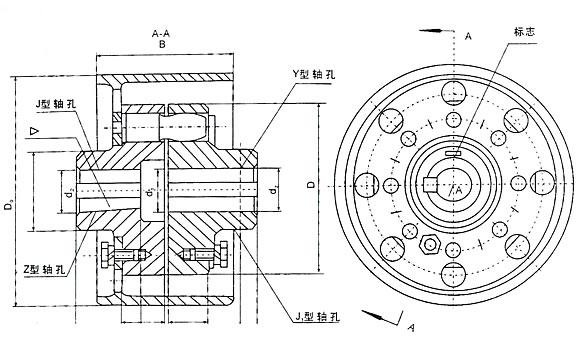

HLL型带制动轮弹性柱销联轴器型号图纸
HLL型-带制动轮弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接。

型号	公称扭矩N。m	许用转速rpm	轴孔直径mmd1，d2，dz	轴孔长度mm			D0	D	B	S	许用补偿			转动惯量kg.m 2	重量 kg
				Y型	J，J1，Z型						轴向	径向	角向
							mm
				L	L1	L

HLL1	315	5600	20,22,24	52	38	52	200	120	85	2.5	±1	0.15	≤0°30'	2.18	11
			25,28	62	44	62
			30,32,35	82	60	82
HLL2	630	5000	30,32,35,38	82	60	82	200	160	85	2.5	±1	0.15	≤0°30'	2.45	14
			40,42,45,48	112	84	112
HLL3	630	1900	30,32,35,38	82	60	82	315	160	132	2.5	±1	0.15	≤0°30'	13.08	25
			40,42,45,48	112	84	112
HLL4	1250	1900	40,42,45,48,50,55,56	112	84	112	315	195	132	3	±1.5	0.15	≤0°30'	16.6	40
			60,63	142	107	142
HLL5	1250	1400	40,42,45,48,50,55,56	112	84	112	400	195	168	3	±1.5	0.15	≤0°30'	49.2	59
			60,63	142	107	142
HLL6	2000	1400	50,55,56	112	84	112	400	220	168	3	±1.5	0.15	≤0°30'	57.6	69
			60,63,65,70,71,75	142	107	142
HLL7	2000	1120	50,55,56	112	84	112	500	220	210	3	±1.5	0.15	≤0°30'	127.4	91
			60,63,65,70,71,75	142	107	142
HLL8	3150	1400	60,63,65,70,71,75	142	107	142	400	280	168	4	±2	0.2	≤0°30'	161.7	88
			80,85	172	132	172
HLL9	3150	1120	60,63,65,70,71,75	142	102	142	500	280	210	4	±2	0.2	≤0°30'	129.2	113
			80，85	172	132	172
HLL10	6300	1120	70、71、75	142	102	142	500	320	265	4	±2	0.2	≤0°30'	156	156
			80，85，90，95	172	132	172
			100，110	212	167	212
HLL11	6300	960	70，71，75	142	102	142	630	320	265	4	±2	0.2	≤0°30'	314	187
			80，85，90，95	172	132	172
			100，110	212	167	212
HLL12	10000	960	80，85，90，95	172	132	172	630	360	298	5	±2	0.2	≤0°30'	328	326
			100，110，120，125	212	167	212
HLL13	16000	800	110，110，120，125	212	167	212	710	410	298	5	±2	0.2	≤0°30'	713	337
			130，140	252	202	252
HLL14	25000	800	110，120，125	212	167	212	710	480	298	6	±2.5	0.25	≤0°30'	849	458
			130，140，150	252	202	252
			160，170，180	302	242	302
HLL15	25000	710	110，120，125	212	167	212	800	480	335	6	±2.5	0.25	≤0°30'	1231
