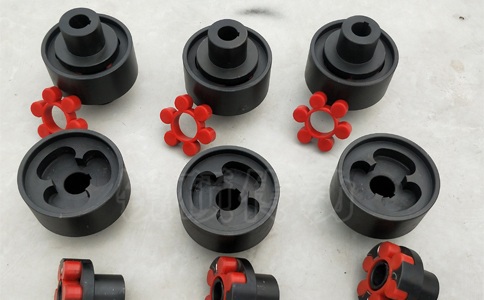

LMZ-II型整体式制动轮梅花联轴器
品 牌：锐硕传动机械
LMZ-Ⅱ型带制动轮梅花联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。具有补偿两轴相对···...
订购热线：155-30796-367
LMZ-Ⅱ型带制动轮梅花联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。具有补偿两轴相对偏移、 减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，但更换弹性元件时两半联轴器需沿轴向移动。适用于联接两同轴线、起动频繁、 正反转变化、中低速、中小功率传动轴系、要求工作可靠性高的工作部位，不适用于重载及轴向尺寸受限制、更换弹性元件后两轴线对中困难的部位。
MLL—Ⅱ型整体式制动轮梅花形弹性联轴器。带制动轮梅花型弹性联轴器主要参数与尺寸
注：使用Z、J型孔时要计算沉孔是否允许
“※”为锥孔许用
| 型号 | 公称转矩 Tn N·m | 许用转速 [n] r/min | 轴孔直径 d,d1,dz | 轴孔长度 | D0 | B | D | E E1 | C | 重量 kg | |
| YJ1Z1型 | Z、J型 | ||||||||||
| L | L L1 | ||||||||||
| MLL4-Ⅰ-160 | 250 | 4750 | 25～42 | 62～112 | 44～84 | 160 | 70 | 105 | 27 | 30 | 9.5 |
| MLL4-Ⅱ-160 | 100 | 38.5 | 13.24 | ||||||||
| MLL4-Ⅰ-200 | 250 | 3800 | 25～42 | 62～112 | 44～84 | 200 | 85 | 105 | 27 | 30 | 11.70 |
| MLL4-Ⅱ-200 | 100 | 38.5 | 14.79 | ||||||||
| MLL5-Ⅰ-200 | 400 | 3800 | 30～48 | 82～112 | 60～84 | 200 | 85 | 125 | 33 | 30 | 14.1 |
| MLL5-Ⅱ-200 | 115 | 45 | 18.31 | ||||||||
| MLL6-Ⅰ-200 | 630 | 3800 | ※ ※ 35～42～55 | 82～112 | 60～84 | 200 | 85 | 145 | 39 | 40 | 17.2 |
| MLL6-Ⅱ-200 | 115 | 52 | 22.43 | ||||||||
| MLL6-Ⅰ-250 | 630 | 3050 | ※ ※ 35～42～55 | 82～112 | 60～84 | 250 | 105 | 145 | 39 | 40 | 22.1 |
| MLL6-Ⅱ-250 | 145 | 52 | 32.61 | ||||||||
| MLL7-Ⅰ-250 | 1120 | 3050 | ※ ※ 45～48～65 | 112～142 | 84～107 | 250 | 105 | 170 | 41 | 40 | 29.5 |
| MLL7-Ⅱ-250 | 145 | 55 | 36.84 | ||||||||
| MLL7-Ⅰ-315 | 1120 | 2400 | ※ ※ 45～48～75 | 112～142 | 84～107 | 315 | 135 | 170 | 41 | 40 | 36.2 |
| MLL7-Ⅱ-315 | 175 | 55 | 54.42 | ||||||||
| MLL8-Ⅰ-315 | 1800 | 2400 | ※ ※ 50～55～75 | 112～142 | 84～107 | 315 | 135 | 200 | 48 | 40 | 45.7 |
| MLL8-Ⅱ-315 | 175 | 64 | 68.11 | ||||||||
| MLL8-Ⅰ-400 | 1800 | 1900 | ※ ※ 50～55～75 | 112～142 | 84～107 | 400 | 170 | 200 | 48 | 40 | 90.13 |
| MLL8-Ⅱ-400 | 210 | 64 | 96.98 | ||||||||
| MLL9-Ⅰ-400 | 2800 | 1900 | ※ ※ 60～65～95 | 142～172 | 107～132 | 400 | 170 | 230 | 50 | 39 | 111.18 |
| MLL9-Ⅱ-400 | 210 | 70 | 116.81 | ||||||||
| MLL9-Ⅰ-500 | 2800 | 1500 | ※ ※ 60～65～95 | 142～172 | 107～132 | 500 | 210 | 230 | 50 | 54 | 118.9 |
| MLL9-Ⅱ-500 | 264 | 70 | 167.99 | ||||||||
| MLL10-Ⅰ-500 | 4500 | 1500 | ※ ※ 70～80～110 | 142～212 | 107～167 | 500 | 210 | 260 | 60 | 54 | 155.32 |
| MLL10-Ⅱ-500 | 264 | 84 | 204.72 | ||||||||
| MLL11-Ⅰ-630 | 6300 | 1200 | ※ ※ 80～95～120 | 172～212 | 132～167 | 630 | 265 | 300 | 67 | 52 | 231.10 |
| MLL11-Ⅱ-630 | 317 | 84 | 337.98 | ||||||||
| MLL12-Ⅰ-710 | 11200 | 1050 | ※ ※ 90～125～130 | 172～252 | 132～202 | 710 | 300 | 360 | 73 | 60 | 332.18 |
| MLL12-Ⅱ-710 | 360 | 98 | 487.8 | ||||||||
| MLL13-Ⅰ-800 | 12500 | 950 | ※ ※ 110～140 | 212～252 | 167～202 | 800 | 340 | 400 | 73 | 60 | 450.1 |
| MLL13-Ⅱ-800 | 400 | 98 | 730.7 | ||||||||
“※”为锥孔许用
