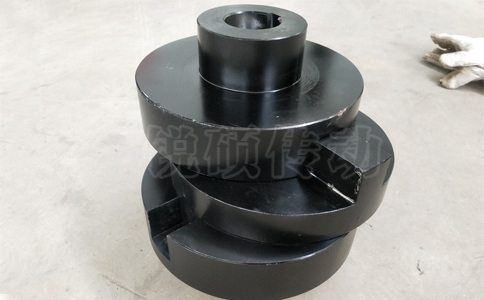

SL型十字滑块联轴器
品 牌：锐硕传动机械
SL型十字滑块联轴器零件的材料可用45钢,工作表面需要进行热处理,以提高其硬度；要求较低时也可用Q275钢,不进行热处理。为了减少摩擦及磨损,使用时应从中 间盘···...
订购热线：155-30796-367
SL型十字滑块联轴器零件的材料可用45钢,工作表面需要进行热处理,以提高其硬度；要求较低时也可用Q275钢,不进行热处理。为了减少摩擦及磨损,使用时应从中 间盘的油孔中注油进行润滑。 因为半联轴器与中间盘组成移动副,不能发生相对转动,故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时,中间盘就会产生很大的离心 力,从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。 这种联轴器一般用于转速n<250r/min,轴的刚度较大,且无剧烈冲击处。
SL十字滑块联轴器基本参数与主要尺寸：(Q/JL03-2001)
| 规格 | 公称转矩 Tn(N·M) | 许用转速 [n]r/min | 轴孔直径 d | D | D | L | H | S | 转动惯量 (kg.m 2 ) | 重量 (kg) |
| SL70 | 120 | 250 | 15～18 | 70 | 32 | 42 | 14 | 0.5 | 0.002 | 1.5 |
| SL90 | 250 | 250 | 20～30 | 90 | 45 | 52 | 14 | 0.008 | 2.6 | |
| SL100 | 500 | 250 | 36～40 | 100 | 60 | 70 | 19 | 0.026 | 5.5 | |
| SL130 | 800 | 250 | 45～50 | 130 | 80 | 90 | 19 | 0.07 | 10 | |
| SL150 | 1250 | 250 | 55～60 | 150 | 95 | 112 | 19 | 0.14 | 15.5 | |
| SL170 | 2000 | 250 | 65～70 | 170 | 105 | 125 | 24 | 0.25 | 22.4 | |
| SL190 | 3200 | 250 | 75～80 | 190 | 110 | 140 | 29 | 0.5 | 31.5 | |
| SL210 | 5000 | 250 | 85～90 | 210 | 130 | 160 | 33 | 1.0 | 0.9 | 45 |
| SL240 | 8000 | 250 | 95～100 | 240 | 140 | 180 | 33 | 1.6 | 59.5 | |
| SL260 | 9000 | 250 | 100～110 | 260 | 160 | 190 | 33 | 2 | 76 | |
| SL280 | 10000 | 100 | 110～120 | 280 | 170 | 200 | 33 | 3 | 94.3 | |
| SL300 | 13000 | 100 | 120～130 | 300 | 180 | 210 | 43 | 4.3 | 111 | |
| SL320 | 16000 | 100 | 130～140 | 320 | 190 | 220 | 43 | 5.7 | 129 | |
| SL340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 8.4 | 162 | |
| SL360 | 32500 | 100 | 160 | 360 | 240 | 280 | 48 | 19.2 | 258 | |
| SL400 | 38700 | 80 | 170 | 400 | 260 | 300 | 48 | 26.1 | 305 | |
| SL460 | 63000 | 70 | 200 | 460 | 300 | 350 | 58 | 62.9 | 560 |
