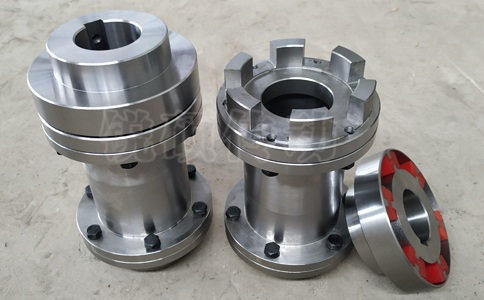

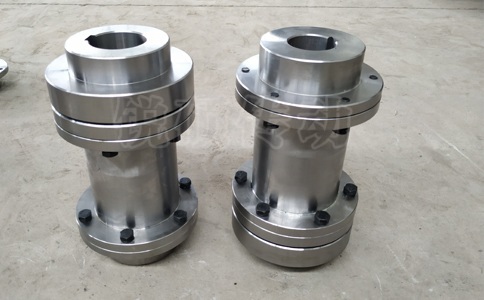

HTLE型带中间轴弹性块联轴器

品　牌：锐硕传动机械

H形弹性块联轴器是利用若干个H表状的弹性件，并将主、从动端半联轴器的凸块对应插入H形弹性件之间，以实现两半联轴器的联接。H型弹性块联轴器结构简单，尺寸紧凑，制造···...

订购热线：155-30796-367

产品详情

　H形弹性块联轴器是利用若干个H表状的弹性件，并将主、从动端半联轴器的凸块对应插入H形弹性件之间，以实现两半联轴器的联接。H型弹性块联轴器结构简单，尺寸紧凑，制造方便，成本较低，装卸方便，具有一定补偿两轴相对偏移和减振、缓冲性能，适用于联接两同轴线的传动轴，具有失效保护功能，最大保证了运行的可靠性，插入式装配，因只有三个部件，确保安装简便，具有径向、角度、轴向和扭转弹性，通过弹性块传递转矩，可靠的联接使其能够正反两方向运转，并可用于频繁正反转场合。

HTLE型H形弹性块联轴器基本参数和主要尺寸（JB/T5511-91）/mm

型号	公称转矩T_n/ N·m	许用转速 [n]/r·min^-1		轴孔直径 d₁、d₂	轴孔长度		D₁	D	L₅	L₂	L₃	L₄	S	转动惯量I/ kg·m²	质量 m/kg
					Y型	J₁型
		铁	钢		L	L₁
HTLE1	63	5000	5000	20、22、24	52	38	60	82	125	9	133	36	5	0.0022	3.1
				25、28	62	44
				30、32	82	60
HTLE2	100			24	52	38	70	95	125	9	133	39		0.0063	6.7
				25、28	62	44
				30、32、35、38	82	60
				40	112	84
HTLE3	160			28	62	44	80	110	160	11	170	44		0.0119	9.7
				30、32、35、38	82	60
				40、42、45	112	84
HTLE4	250	4500		32、35、38	82	60	94	125	180	11	190	48		0.0207	13.3
				40、42、45、48、50	112	84
HTLE5	355	4000		38	82	60	100	140	180	15	193	54		0.034	17
				40、42、45、48、50、55、56	112	84
HTLE6	560	3500	4700	42、45、48、50、55、56			110	160	224	15	237	60	6	0.059	22.5
				60、63、65	142	107
HTLE7	900	3100	4200	50、55、56	112	84	125	180	224	15	237	63		0.111	33.4
				60、63、65、70、71、75	142	107
HTLE8	1400	2800	3800	60、63、65、70、71、75			140	200	224	18	240	71		0.19	41.5
				80、85	172	132
HTLE9	2000	2500	3300	65、71、75	142	107	150	225	236	18	252	76		0.31	55.9
				80、85、90	172	132
HTLE10	2800	2200	3000	71、75	142	107	165	250	236	21	256	91	8	0.52	78.1
				80、85、90、95	172	132
				100	212	167

注：1.联轴器的转动惯量和质量是按铸铁件最小轴孔尺寸计算的近似值。

2.如用户对L1另有要求，可与生产厂家协商。

3.瞬时过载转矩不得大于公称转矩值的2倍。
